9.6用多用电表测量电学中的物理量
1．认识多用电表
（1）多用电表可以用来测量电流、电压、电阻等，并且每一种测量项目都有几个量程．

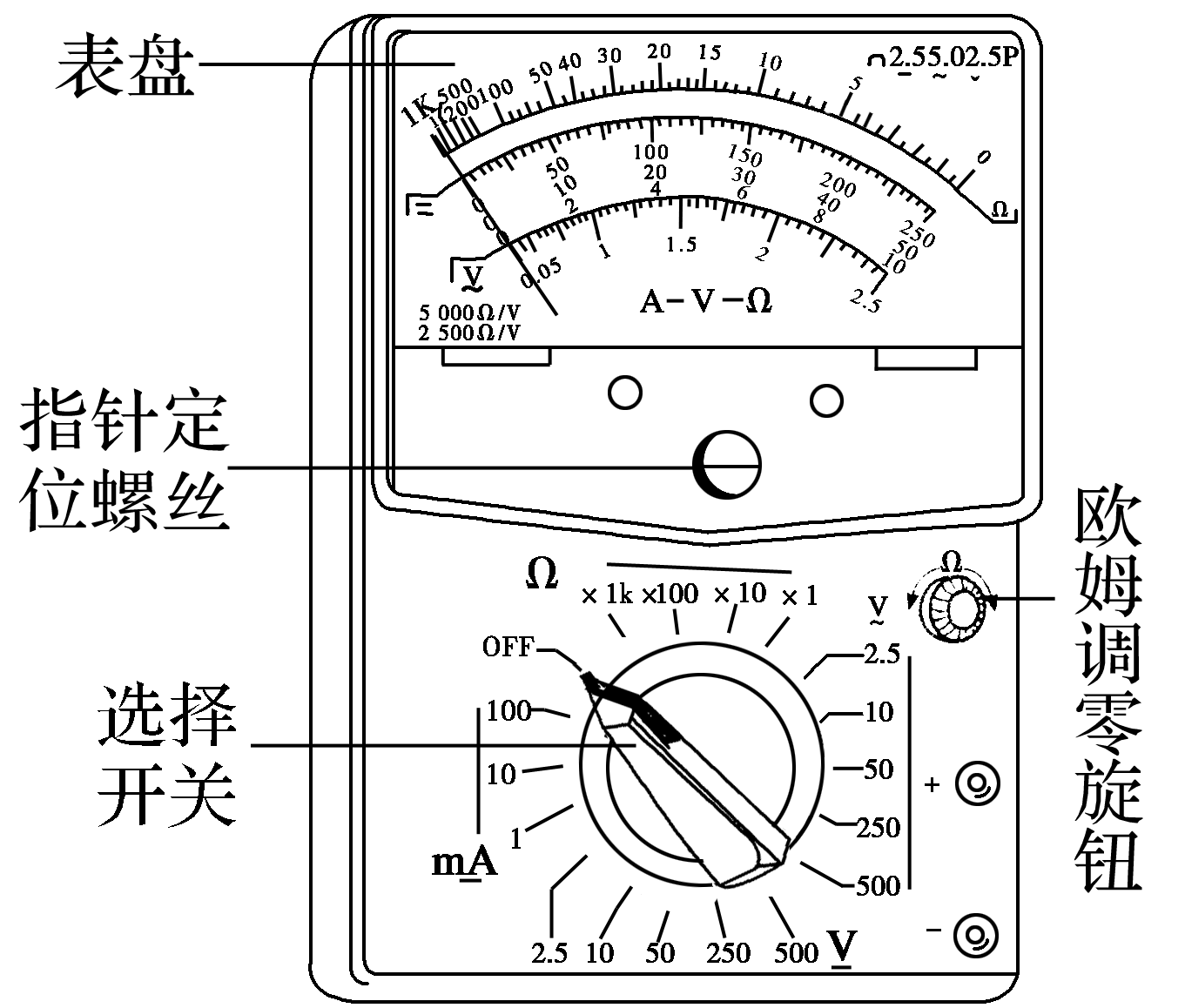

（2）外形如图所示：上半部分为表盘，表盘上有电流、电压、电阻等多种量程的刻度；下半部分为选择开关，它的四周刻有各种测量项目和量程．
多用电表面板上还有：欧姆表的欧姆调零旋钮（使电表指针指在右端零欧姆处）、指针定位螺丝（使电表指针指在左端的“0”位置）、表笔的正、负插孔（ 表笔插入“＋”插孔，黑表笔插入“－”插孔）．
2．用多用电表测量小灯泡的电压和电流

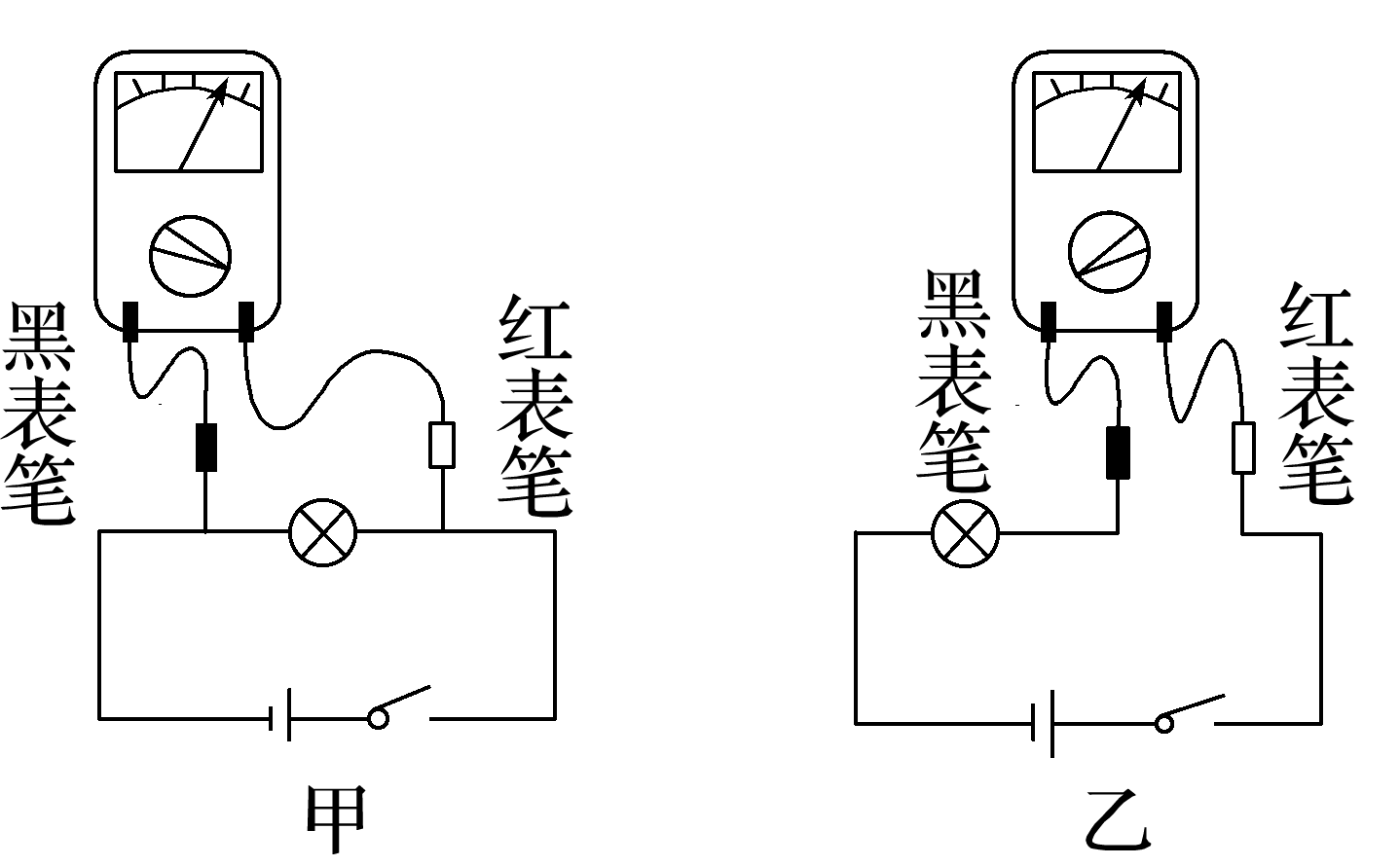

按如图甲所示的电路图连好电路，将多用电表选择开关置于 挡，测小灯泡两端的电压．红表笔接电势 （填“高”或“低”）的点．
按如图乙所示的电路图连好电路，将选择开关置于 挡，测量通过小灯泡的电流．此时电流从 色表笔流入电表．
3．用多用电表测定值电阻的阻值
（1）原理

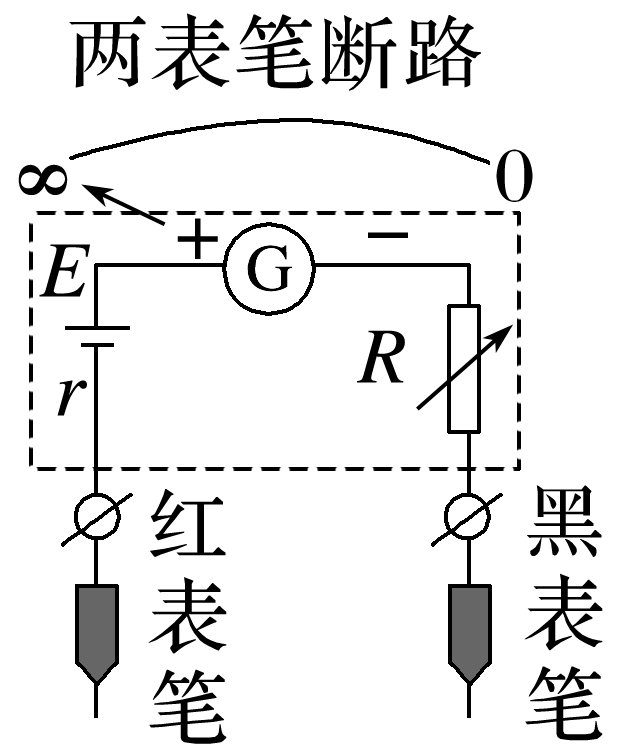

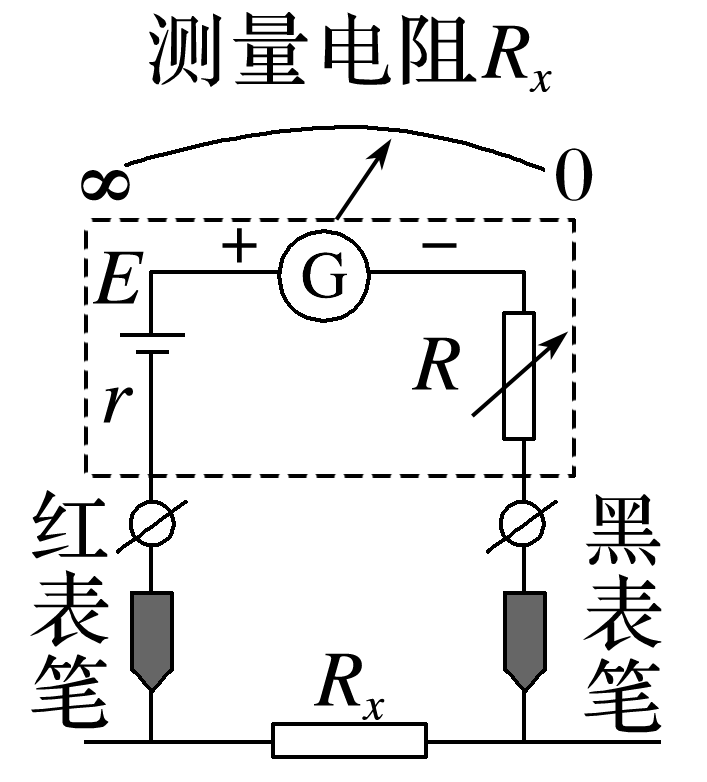

电路图 |  |  |  |
I与Rx的对应关系 | 相当于待测电阻Rx＝0，调节R使I＝Ig＝  ，即表头满偏（RΩ＝Rg＋r＋R） | 相当于待测电阻Rx＝∞，此时I＝0，指针不偏转 | 待测电阻为Rx，I＝  ，指针指到某确定位置 |
刻度 特点 | 表头电流满偏Ig处，对应欧姆表零刻度（右侧） | 表头电流I＝0处，对应欧姆表∞刻度（左侧） | 表头电流I与电阻Rx一一对应，但不是线性关系，表盘刻度不均匀 |
（2）注意：①黑表笔与电源的正极连接，红表笔与电源的负极连接，电流方向为“红进黑出”．
②当多用电表指针指在中央时
＝
，知中值电阻R中＝RΩ.
（3）测量步骤
①估测待测电阻阻值．
②欧姆调零．
③将被测电阻接在红黑表笔之间．
④读数：指针示数乘以倍率．
⑤使用完毕：选择开关置于 或 ，长期不用应取出电池．
（4）注意事项
①区分“机械零点”与“欧姆零点”．机械零点是表盘刻度 侧的“0”位置，机械调零对应的是表盘下边中间的指针定位螺丝；欧姆零点是指刻度盘 侧的“0”位置，欧姆调零对应的是欧姆调零旋钮．
②使指针指在中值附近，否则换挡．
③测电阻时每换一次挡必须重新 ．
④手不能接触表笔的金属杆．
⑤测量电阻时待测电阻要与其他元件和 断开．
4．用多用电表测二极管的正、反向电阻

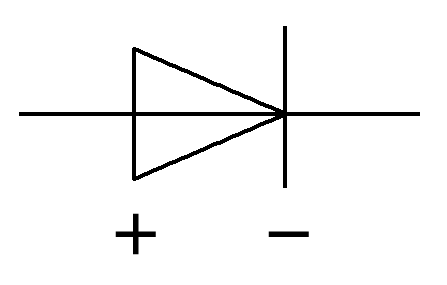

（1）认识二极管：晶体二极管由半导体材料制成，它的符号如图所示，左端为正极，右端为负极．
特点：当给二极管加正向电压时电阻 ，当给二极管加反向电压时电阻 ．
（2）用欧姆挡判断二极管的正负极

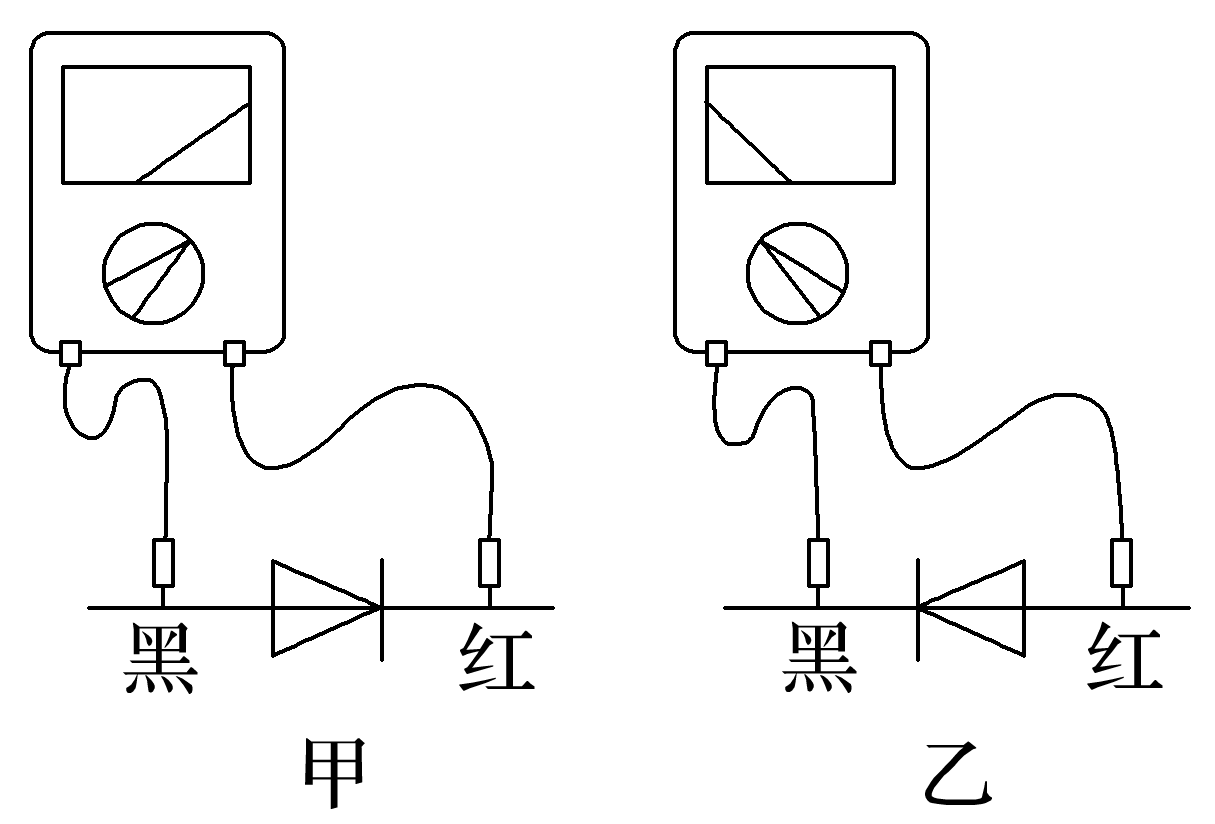

将多用电表欧姆挡调零之后，若多用电表指针偏角很大，则黑表笔接触二极管的 极，红表笔接触二极管的 极（如图甲）；若多用电表指针偏角很小，则黑表笔接触二极管的 极，红表笔接触二极管的 极（如图乙）．
5．探索黑箱内的电学元件
判断目的 | 应用挡位 | 现象 |
电源 | 电压挡 | 两接线柱正、反接时均无示数，说明无电源 |
电阻 | 欧姆挡 | 两接线柱正、反接时示数相同 |
二极管 | 欧姆挡 | 正接时示数很小，反接时示数很大 |
1．改装方案
改装为电压表 | 改装为大量程的电流表 | |
原理 | 串联电阻分压 | 并联电阻分流 |

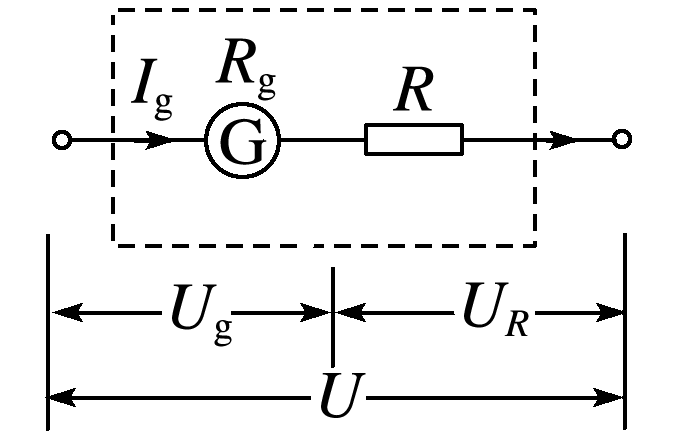

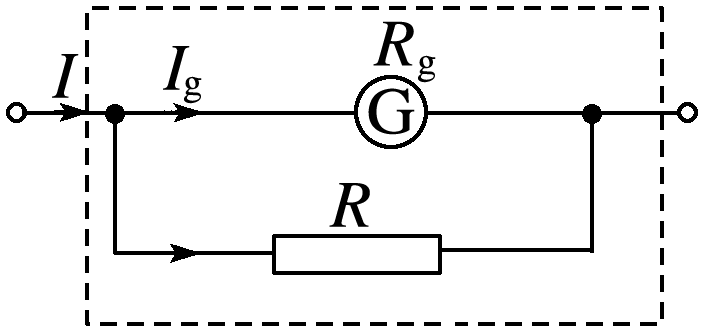

改装原理图 |  |  |
分压电阻或分流电阻 | U＝Ig（Rg＋R） 故R＝  －Rg | IgRg＝（I－Ig）R 故R＝  |
改装后电表内阻 | RV＝Rg＋R>Rg | RA＝  <Rg |
2.校正

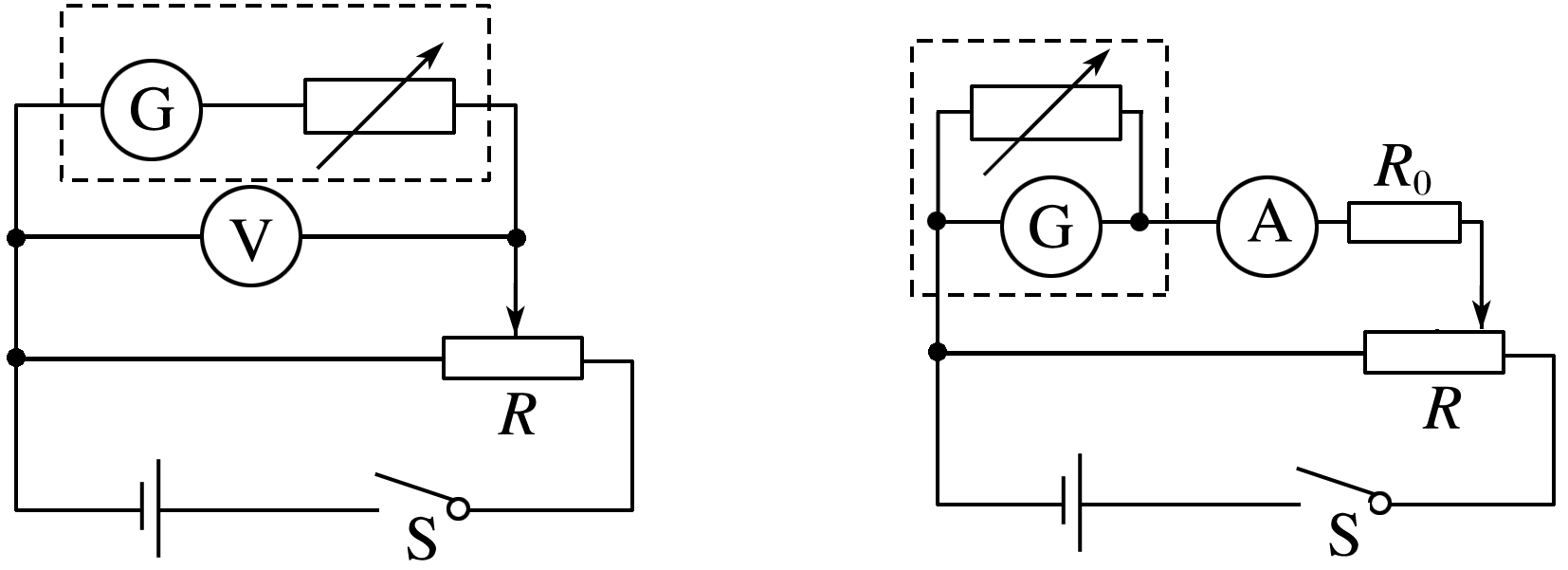

（1）电压表的校正电路如图1所示，电流表的校正电路如图2所示．
图1 图2
（2）校正的过程是：先将滑动变阻器的滑动触头移到最左端，然后闭合开关，移动滑动触头，使改装后的电压表（电流表）示数从零逐渐增大到量程值，每移动一次记下改装的电压表（电流表）和标准电压表（标准电流表）的示数，并计算满刻度时的百分误差，然后加以校正．
二、欧姆表原理（多用电表测电阻原理）
1．构造

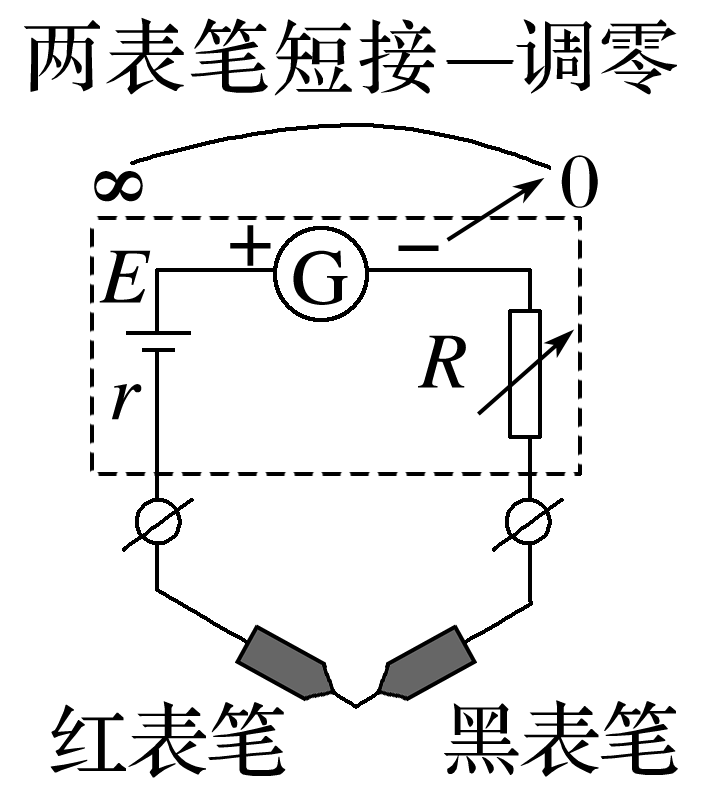

如图3所示，欧姆表由电流表G、电池、调零电阻R和红、黑表笔组成．
图3
欧姆表内部：电流表、电池、调零电阻串联．
外部：接被测电阻Rx.
全电路电阻R总＝Rg＋R＋r＋Rx.
2．工作原理
闭合电路欧姆定律，I＝
.
3．刻度的标定

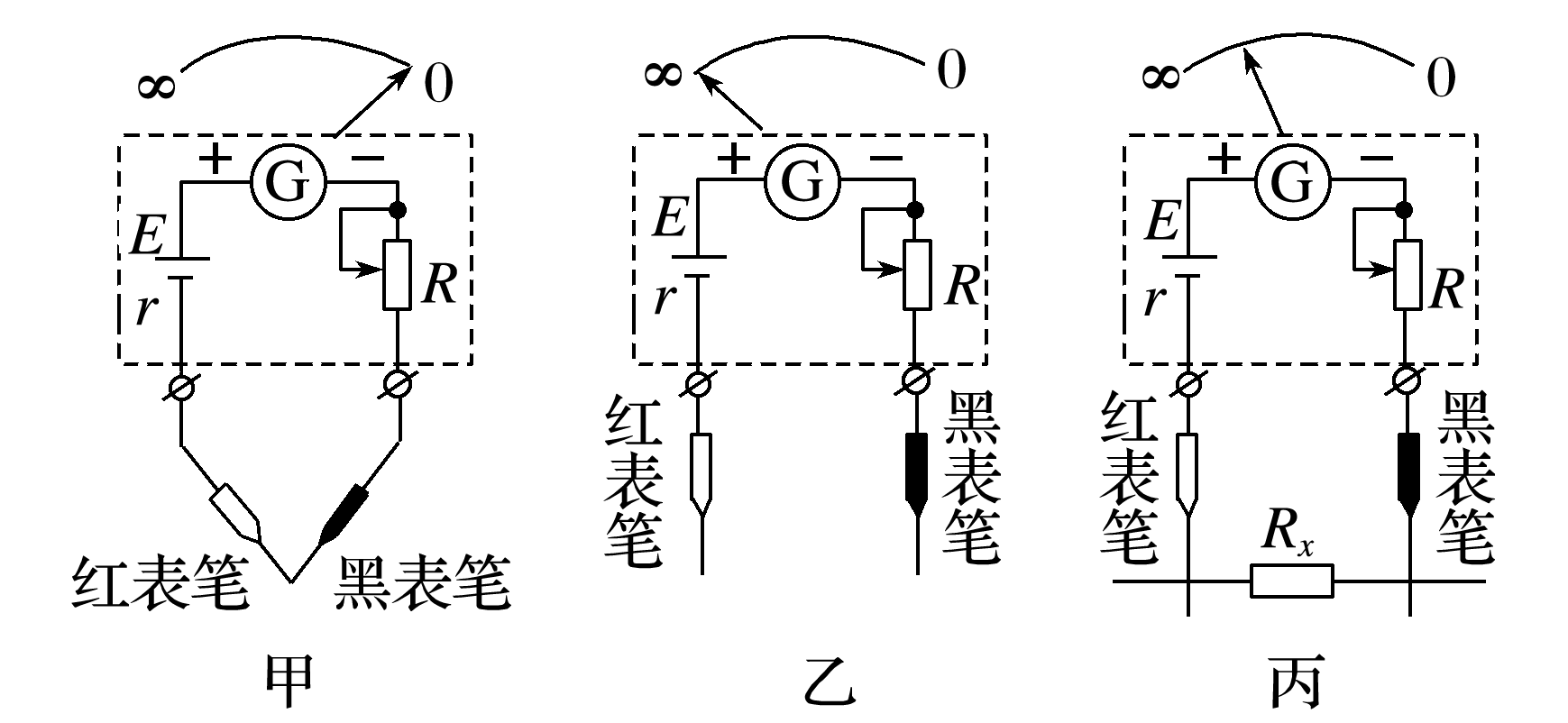

红、黑表笔短接（被测电阻Rx＝0）时，调节调零电阻R，使I＝Ig，电流表的指针达到满偏，这一过程叫欧姆调零．
（1）当I＝Ig时，Rx＝0，在满偏电流Ig处标为“ ”．（图甲）
（2）当I＝0时，Rx→∞，在I＝0处标为“ ”．（图乙）
（3）当I＝时，Rx＝Rg＋R＋r，此电阻值等于欧姆表的内阻值，Rx叫 电阻．
三、多用电表
1．多用电表可以用来测量电流、电压、电阻等，并且每一种测量都有几个量程．
图4

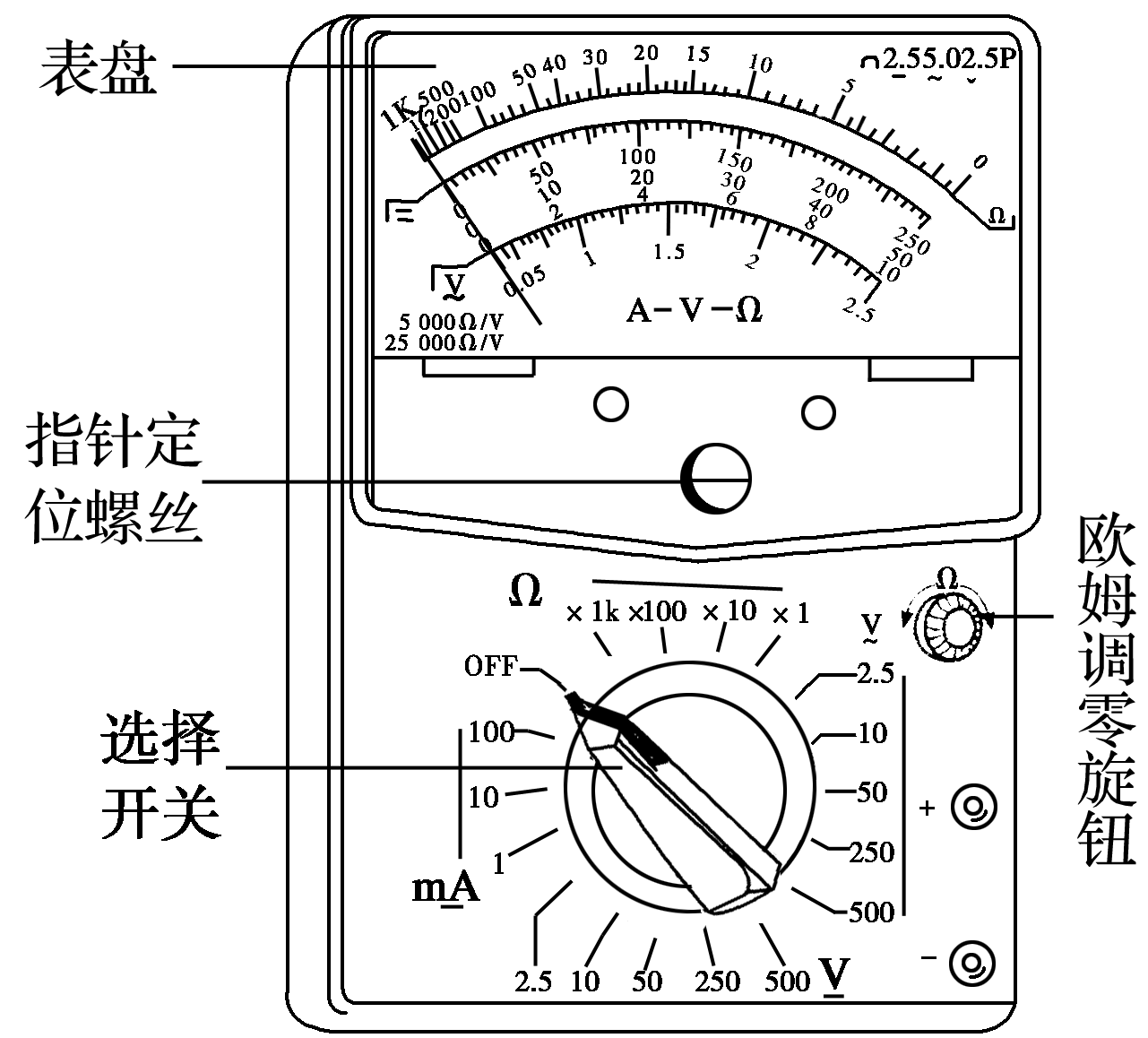

2．外形如图4所示：上半部分为表盘，表盘上有电流、电压、电阻等多种量程的刻度；下半部分为选择开关，它的四周刻有各种测量项目和量程．
3．多用电表面板上还有：欧姆表的欧姆调零旋钮（使电表指针指在右端零欧姆处）、指针定位螺丝（使电表指针指在左端的“0”位置）、表笔的正、负插孔（ 表笔插入“＋”插孔，黑表笔插入“－”插孔）．
四、二极管的单向导电性

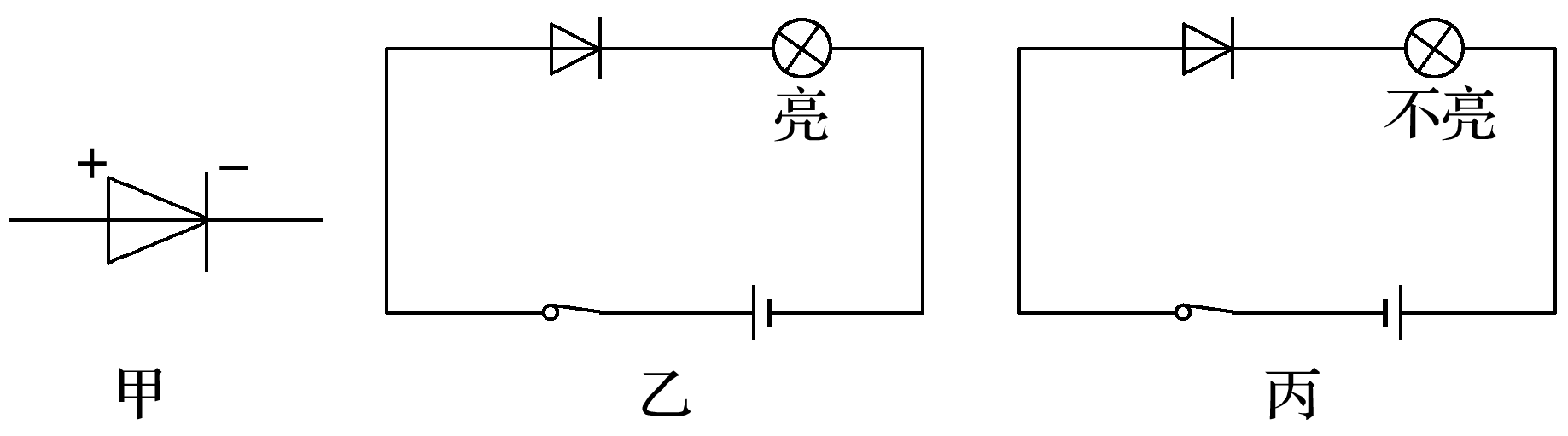

1．晶体二极管是由半导体材料制成的，它有两个极，即正极和负极，它的符号如图5甲所示．
图5
2．晶体二极管具有单向导电性（符号上的箭头表示允许电流通过的方向）．当给二极管加正向电压时，它的电阻很小，电路导通，如图乙所示；当给二极管加反向电压时，它的电阻很大，电路截止，如图丙所示．
3．将多用电表的选择开关拨到欧姆挡，红、黑表笔接到二极管的两极上，当黑表笔接“正”极，红表笔接“负”极时，电阻示数较小，反之电阻示数很大，由此可判断出二极管的正、负极．
