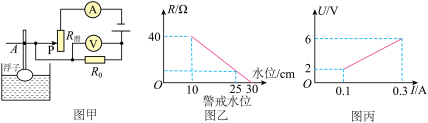

每年进入汛期，多地会发生强降雨，导致河流水位上涨。某校科技小组设计了一个监测水位的装置如图甲所示，电路中电源电压保持不变， R0为定值电阻， R滑是竖直放置的起滑动变阻器作用的电阻装置（最大阻值40Ω）， 浮子可带动金属滑杆AP即滑动变阻器滑片竖直上下移动，当电流表的示数达到某一数值时提醒小组成员水位达到警戒值。R滑接入电路的阻值 R随水位的变化关系如图乙所示，与之对应的电压表与电流表示数变化关系如图丙所示。下列说法正确的是（ ）
| A．当水位升高时，电压表的示数减小 |
| B．该电路工作时总功率最小值为0.3W |
| C．水位变化过程中，滑动变阻器功率最大时水位为20cm |
| D．当水位达到警戒水位时，电压表的示数为3V |
2023·黑龙江大庆·中考真题
