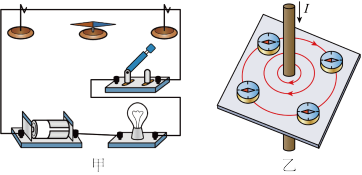

小明在探究“通电直导线周围的磁场”实验中,实验装置如图甲所示:

(1)其中小磁针的作用是______ ;
(2)接通电路后,观察到小磁针偏转,说明电流周围存在着磁场,此现象最早是由物理学家______ 发现的;
(3)改变直导线中电流方向,小磁针的偏转方向发生了改变,说明电流周围的磁场方向与______ 有关;
(4)研究表明,通电直导线周围的磁场分布如图所示,则图甲实验中,若将小磁针由通电直导线下方移至直导线上方,小磁针偏转的方向______ (选填“会”或“不会”)改变;

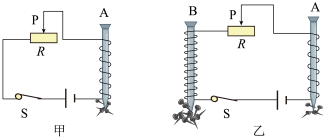

(5)某实验小组用自制电磁铁探究影响电磁铁磁性强弱的因素。他们用相同的漆包线和铁钉绕制成两个电磁铁A和B,B铁钉上绕有更多匝数的线圈,实验装置如图所示:

①如图甲,闭合开关,将滑动变阻器的滑片P向右移动,能吸引______ 的大头针(选填“更多”“不变”或“更少”);
②如图乙,把电磁铁A和B串联,闭合开关,多次移动滑动变阻器的滑片P,发现电磁铁B总能吸引更多的大头针,通过比较,得出的结论是______ ;
③电磁铁在生活中应用广泛,请举一例:______ 。

(1)其中小磁针的作用是
(2)接通电路后,观察到小磁针偏转,说明电流周围存在着磁场,此现象最早是由物理学家
(3)改变直导线中电流方向,小磁针的偏转方向发生了改变,说明电流周围的磁场方向与
(4)研究表明,通电直导线周围的磁场分布如图所示,则图甲实验中,若将小磁针由通电直导线下方移至直导线上方,小磁针偏转的方向
(5)某实验小组用自制电磁铁探究影响电磁铁磁性强弱的因素。他们用相同的漆包线和铁钉绕制成两个电磁铁A和B,B铁钉上绕有更多匝数的线圈,实验装置如图所示:

①如图甲,闭合开关,将滑动变阻器的滑片P向右移动,能吸引
②如图乙,把电磁铁A和B串联,闭合开关,多次移动滑动变阻器的滑片P,发现电磁铁B总能吸引更多的大头针,通过比较,得出的结论是
③电磁铁在生活中应用广泛,请举一例:
