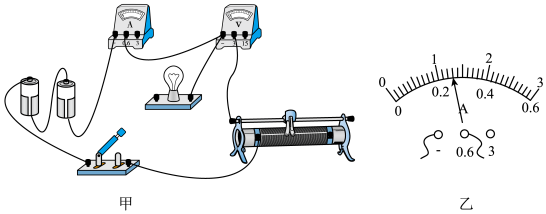

小明做“测量小灯泡的电阻”实验时,使用的小灯泡额定电压为2.5V,电源电压为3V。小明现已连接了部分电路,如图甲所示。

(1)请用笔画线代答导线,将图甲中的电路连接完整______ ;
(2)碰接电路的最后一根导线时,灯泡立即发光,而且很亮,则连接电路时存在的不规范或不妥当之处是:①______ ;②______ ;
(3)闭合开关,滑片向右滑动时,电压表的示数将______ (选填“变大”或“变小”);
(4)当小灯泡正常发光时,电流表的示数如图乙所示,则小灯泡正常发光时通过的电流为______ A,灯丝的电阻为______ Ω(电阻的计算结果保留一位小数);
(5)小明的实验记录和有关计算如表所示。从表格设计看,小明计划把四次电阻的平均值作为小灯泡的电阻值。他认为这样可以减小误差,你认为小明的做法是______ (选填“正确”或“错误”)的。从表中数据看,不同电压下小灯泡的电阻值不同,这是灯丝电阻______ 影响导致的。

(1)请用笔画线代答导线,将图甲中的电路连接完整
(2)碰接电路的最后一根导线时,灯泡立即发光,而且很亮,则连接电路时存在的不规范或不妥当之处是:①
(3)闭合开关,滑片向右滑动时,电压表的示数将
(4)当小灯泡正常发光时,电流表的示数如图乙所示,则小灯泡正常发光时通过的电流为
实验序号 | 电压U/V | 电流I/A | 电阻R/Ω | 电阻平均值R/Ω |
1 | 2.5 | |||
2 | 2.1 | 0.24 | 8.8 | |
3 | 1.7 | 0.22 | 7.7 | |
4 | 1.3 | 0.20 | 6.5 |
2022·山东临沂·一模
