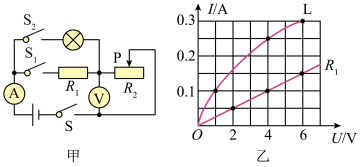

如图甲所示的电路中，电源电压保持不变。小灯泡L上标有6V的字样。乙是通过小灯泡L和电阻R1的电流随它们两端电压变化的图像。闭合开关S、S2，将滑片P移到滑动变阻器R2的中点时，小灯泡正常发光。电压表的示数为3V。则下列说法正确的是（ ）
| A．电源电压U=6V |
| B．滑动变阻器R2的最大阻值是10 Ω |
| C．闭合开关S、S2，小灯泡的实际功率P1=1W时，滑动变阻器消耗的功率为1.75W |
| D．闭合开关S、S1时，电路的最小功率为1.35W |
