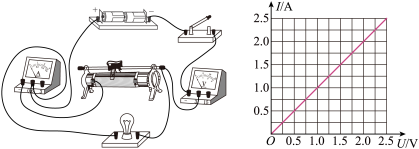

在“测量小灯泡电阻”的实验中,有两个规格相同的小灯泡,将其中一个小灯泡接入测量电路,通过实验得到的实验数据如下列表格所示。将另一个小灯泡的玻璃罩敲碎, 把保存完好的灯丝接入测量电路,并将灯丝浸没在常温纯净水中,通过实验得到灯丝的 I-U 图像如图所示:
______ 。
(2)电路改正好后,开关闭合前,滑动变阻器的滑片应调到阻值_______ 处;将灯丝浸没在常温纯净水中,且每次测量时,电表指针稳定后立即读数并断开开关,目的是为了控制灯丝的_______ 不变;
(3)小灯泡两端的电压为 3V 时的电阻是常温时小灯泡电阻的_______ 倍。
U/V | 0.5 | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 |
I/A | 0.10 | 0.18 | 0.23 | 0.26 | 0.28 | 0.30 |
(2)电路改正好后,开关闭合前,滑动变阻器的滑片应调到阻值
(3)小灯泡两端的电压为 3V 时的电阻是常温时小灯泡电阻的
20-21九年级上·江苏南京·期末
知识点:伏安法测电阻的实验原理和电路图伏安法测电阻的实验步骤和数据处理伏安法测电阻实验中滑动变阻器的作用伏安法测电阻实验中的注意事项和故障分析电阻伏安特性曲线的理解和应用 答案解析 【答案】很抱歉,登录后才可免费查看答案和解析! 立即登录
