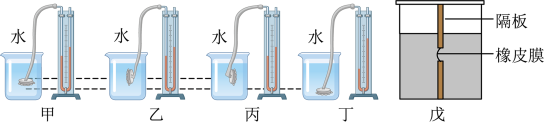

某同学探究液体内部压强的特点,实验过程如图所示。

(1)实验前,要通过调试,保证压强计两边玻璃管中的液面______ ,组装好的压强计中的U形管______ (选填“是”或“不是”)连通器;
(2)压强计是通过观察U形管两侧液面的______ 来显示橡皮膜所受压强大小。将探头放进盛水容器中,探头的橡皮膜受到水的压强会______ (选填“内凹”或“外凸”);
(3)如图甲、乙、丙所示,将压强计的探头放在水中的同一深度处,使橡皮膜朝向不同的方向,观察到U形管内液面高度差______ (选填“不改变”或“改变”)。
(4)若要探究液体压强与深度的关系,应根据______ 两个图的实验现象进行对比;
(5)为了探究液体压强与液体密度的关系,该同学用水和盐水,利用图戊所示的装置进行实验,若橡皮膜出现图示情况,说明隔板左侧的液体对橡皮膜压强_____ (选填“大于”“小于”或“等于”)隔板右侧的液体对橡皮膜压强,则隔板______ (选填“左”或“右”)侧的液体是盐水。

(1)实验前,要通过调试,保证压强计两边玻璃管中的液面
(2)压强计是通过观察U形管两侧液面的
(3)如图甲、乙、丙所示,将压强计的探头放在水中的同一深度处,使橡皮膜朝向不同的方向,观察到U形管内液面高度差
(4)若要探究液体压强与深度的关系,应根据
(5)为了探究液体压强与液体密度的关系,该同学用水和盐水,利用图戊所示的装置进行实验,若橡皮膜出现图示情况,说明隔板左侧的液体对橡皮膜压强
