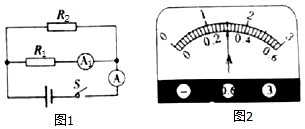

如图1所示，已知定值电阻R1的阻值为30Ω，闭合开关时整个电路正常工作，两电流表的指针都在同一位置，示数如图2所示。（设电源电压保持不变），求：
（1）电源电压U是多少？__________
（2）通过定值电阻R2的电流是多少？__________
（3）现用一个未知阻值的定值电阻Rx替换电阻R1或R2，替换后只有一个电流表的示数发生了变化，请判断Rx替换的是电阻R1或R2。__________
（4）此时替换后电流表示数减少了0.3A，求未知电阻Rx的阻值。__________
（1）电源电压U是多少？
（2）通过定值电阻R2的电流是多少？
（3）现用一个未知阻值的定值电阻Rx替换电阻R1或R2，替换后只有一个电流表的示数发生了变化，请判断Rx替换的是电阻R1或R2。
（4）此时替换后电流表示数减少了0.3A，求未知电阻Rx的阻值。
18-19八年级下·浙江宁波·期中
